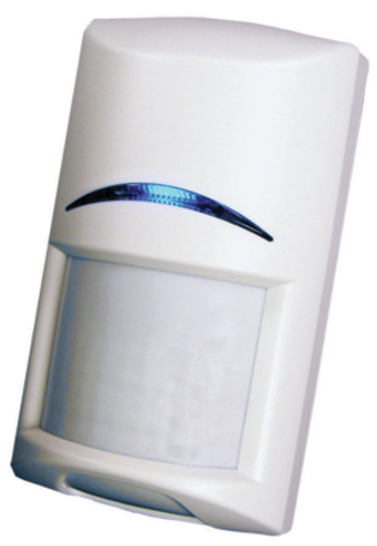

Czujnik ruchu PIR BOSCH ISC-BPQ2-W12

CZUJNIK RUCHU
BOSCH ISC-BPQ2-W12

NAJWAŻNIEJSZE CECHY

• Dynamiczna kompensacja temperaturowa – znakomita skuteczność wykrywania w dowolnych warunkach
• Zasięg na całej powierzchni – znakomita skuteczność wykrywania
• Możliwość zmiany wysokości montażu nie wymaga dodatkowych regulacji – skrócony czas montażu i mniejsza ilość fałszywych alarmów, zwiększona skuteczność wykrywania
• Samoblokująca obudowa i wbudowana poziomnica pęcherzykowa – skrócony czas instalacji

OPIS OGÓLNY

Poczwórna czujka PIR Blue Line Gen2 (ISC-BPQ2‑W12) zawiera dwa niezależne pyroelementy, które działają jak dwie czujki PIR w jednej obudowie. Sygnał każdego z pyroelementów jest przetwarzany osobno. Alarm jest generowany dopiero po uaktywnieniu obu z nich. Zwiększa to niezawodność, ponieważ pozwala ignorować takie źródła fałszywych alarmów jak małe zwierzęta. Czujki poczwórne umożliwiają uzyskanie wyższej skuteczności niż w przypadku standardowych czujek PIR lub czujek wykorzystujących dwie techniki detekcji. W związku z tym doskonale sprawdzają się w wymagających zastosowaniach, np. gdy nie można zagwarantować wykrycia intruzów przez detekcję przecięcia wiązki, lub gdy intruz jest w stanie bardzo szybko pokonać obszar zasięgu czujki.

PODSTAWOWE FUNKCJE

• Przetwarzanie FSP (First Step Processing) Przetwarzanie FSP (First Step Processing) umożliwia niemal natychmiastową reakcję na obecność człowieka bez generowania fałszywych alarmów z innych źródeł. Czułość zależy od analizowanych parametrów sygnału: amplitudy, polaryzacji, nachylenia i czasu. Eliminuje to konieczność wyboru poziomu czułości przez instalatora, co przyczynia się do zwiększenia łatwości montażu i niezawodności.
• Dynamiczna kompensacja temperaturowa Czujka inteligentnie dopasowuje czułość tak, aby skutecznie wykrywać intruzów w praktycznie dowolnych temperaturach.
• Zasięg na całej powierzchniUdoskonalone parametry monitorowania strefy bezpośrednio pod urządzeniem oraz obszaru monitorowania rzędu 12 m x 12 m pozwoliły na uzyskanie zasięgu na całej powierzchni.
• Samoblokująca obudowaRozsuwana, samoblokująca obudowa zawiera zintegrowaną poziomnicę pęcherzykową oraz specjalną, dopasowaną i wyjmowaną listwę zaciskową, co ułatwia montaż.
• Hermetycznie zamknięta komora optyczna i układy elektroniczneKomora optyczna i układy elektroniczne są hermetycznie zamknięte w płycie czołowej z osłoną ochronną zapobiegającą uszkodzeniom w trakcie montażu. Dzięki hermetycznie zamkniętej komorze optycznej na działanie czujki nie mają wpływu również cyrkulacja powietrza i owady.
• Funkcje testoweWidoczna z zewnątrz dioda LED może zostać dezaktywowana po instalacji.

MONTAŻ

Zalecana wysokość montażu wynosi 2,2–2,75 m bez konieczności regulacji.

Czujka może zostać zamontowana:

• na płaskiej ścianie (powierzchniowo, natynkowo) przy użyciu opcjonalnego uchwytu uchylnego B335 lub opcjonalnego uchwytu przegubowego B328
• w rogu (u zbiegu dwóch prostopadłych ścian)
• na suficie na opcjonalnym uchwycie sufitowym B338

PLANOWANIE

SPECYFIKACJA TECHNICZNA

• PARAMETRY ELEKTRYCZNE:
• Pobór prądu (alarm/tryb czuwania): 10 mA przy napięciu 12 VDC
• Napięcie robocze: 9 VDC – 15 VDC
• PARAMETRY ŚRODOWISKOWE:
• Otoczenie: Zgodność z normą EN50130-5, klasa II
• Wilgotność względna: 0 – 95%, bez kondensacji w instalacjach zgodnych z wymaganiami UL, 0 – 85%, bez kondensacji
• Temperatura pracy: -30°C ÷ +55°C W przypadku instalacji z certyfikatem UL 0 ÷ +49°C
• PARAMETRY MECHANICZNE:
• Kolor: biały
• Wymiary: 105 mm x 61 mm x 44 mm
• Materiał: Udaroodporne tworzywo ABS
• Odporność na zakłócenia radiowe (RFI): Alarmy i ustawienia przekazywane na bezpiecznych częstotliwościach w zakresie od 150kHz do 2GHz przy natężeniu pola poniżej 30V/m.
• WYJŚCIA:
• Przekaźnik: Półprzewodnikowe nadzorowane styki typu A rozwierne o obciążalności ≤100 mA, 25 VDC, 2,5 W, <20 Ω przy zwarciu
• Zabezpieczenie antysabotażowe: Styki rozwierne(przy założonej pokrywie) o obciążalności maksymalnej ≤100 mA, 25 VDC, 2,5 W Obwód zabezpieczenia antysabotżowego jest dołączany do obwodu 24-godzinnego.
